Ein Beispiel für das Zusammenspiel der solaroptischen
Parameter
bezüglich der UV- und
Sonnenschutzfolien
Die Faktoren Verglasungsaufbau und Innen- oder Außenmontage der Folie
können die Werte verändern! |
| Solartechnische Daten: |
|
| Gesamte Solartransmission |
22,0 % |
| Gesamte Solarabsorption |
35,0 % |
| Gesamte Solarreflektion |
43,0 % |
UV-Transmission
(gemessen bei 300-380 nm) |
0-2 % |
| U-Faktor |
1,05 |
| Schattierungskoeffizient |
0,36 |
| Sichtbare Lichttransmission |
28,0 % |
| Sichtbare Lichtreflektion |
44,0 % |
Gesamte am Glas
reduzierte Strahlung |
68 % |
|
|
|
| Transmission |
Summe der gesamten Strahlungsintensität, die durch ein gegebenes
Verglasungssystem hindurchdringt. Ausgedrückt in Prozent.
100 % = |
vollkommene
Durchlässigkeit |
0 % = |
totale Undurchlässigkeit |
|
|
| Reflektion |
Summe der Sonnenenergie, die vom Verglasungssystem nach außen
reflektiert wird.
100 % = |
vollkommene
Reflektion |
0 % = |
totale Durchlässigkeit |
|
|
| Absorption |
Die Menge der vom Glas aufgenommenen, in Wärme umgewandelten
Strahlungsenergie. Sie wird nur zum Teil im Glas gespeichert und geht je
nach Richtung des Temperaturgefälles nach innen oder außen über.
100 % = |
totale Absorption |
0 % = |
keine Absorption |
|
|
| UV-Transmission |
Summe des ultravioletten Spektralanteils der Sonnenstrahlung, der durch
das Verglasungssystem hindurchdringt. Dir energiereiche UV-Strahlung trägt
maßgeblich zum Ausbleichen von Gegenständen bei, die längere
Zeit dem Sonnenlicht ausgesetzt sind.
| 100 % = |
vollkommene
UV-Durchlässigkeit |
0 % = |
totale UV-Blockade |
|
|
| U-Faktor |
Faktor der Leitfähigkeit des Verglasungssystems, auch als Gesamt-
Wärmeübertragungskoeffizient bezeichnet. Er gibt den Umfang des
Wärmeflusses durch das Verglasungsmaterial in Relation zur Zeit an und
drückt somit auch die Isolierfähigkeit aus.
Der U-Faktor wird angegeben in BTU (British Thermal Units) pro Quadratfuß
pro Stunde pro Grad Fahrenheit.
Je niedriger dieser Wert, desto höher ist die Isolierfähigkeit
des Verglasungssystems. |
|
| Emmisivity |
Dieser Wert beschreibt die Fähigkeit einer bestimmten Oberfläche,
Wärmestrahlung zu absorbieren oder zu reflektieren.
Je niedriger dieser Wert, desto weniger Raumwärme wird absorbiert,
d.h. mehr Wärme wird in den Raum zurück reflektiert. |
|
| Schattierungskoeffizient |
Das Verhältnis des Sonnenwärmegewinns durch ein bestimmtes
Verglasungssystem zu dem Sonnenwärmegewinn der unter gleichen
äußeren Bedingungen resultieren würde, wenn das Fenster aus
klarem, doppelt starkem Fensterglas wäre. Dieser Wert drückt somit
sie Sonnenabschirmungsfähigkeit einer bestimmten Verglasung in Relation
zu Klarglas als Verhältniszahl aus.
Je kleiner der Wert, desto höher ist die
Sonnenabschirmungsfähigkeit des Fensters. |
|
Gesamte am Glas
reduzierte Strahlung |
Prozentsatz der Sonnenenergie, der durch Reflektion und Ableitung
zurückgeworfen wird.
Je höher dieser Wert, desto mehr Strahlung wird reduziert. |
|
Die Solartechnischen Daten sind Ca.-Werte und wurden von D.S.E.T. Inc., einem
neutralen Materialprüfungs-Institut in Phoenix, Arizona, U.S.A. ermittelt.
Je nach Verglasungsaufbau und Montage können die Werte Schwankungen
unterliegen. CM-Design haftet nicht für Glasschäden, die aus nicht
fachgerechter Montage resultieren. |
|
| Das Verstehen von Sonnenenergie
und Wärmeübertragung |
Fensterfolien werden oft als Sonnenschutzfolien bezeichnet.
Wir hören sehr oft Diskussionen über nutzbare Sonnenenergie. Ein
Laie wird oft durch das Wort Sonnenenergie verwirrt.

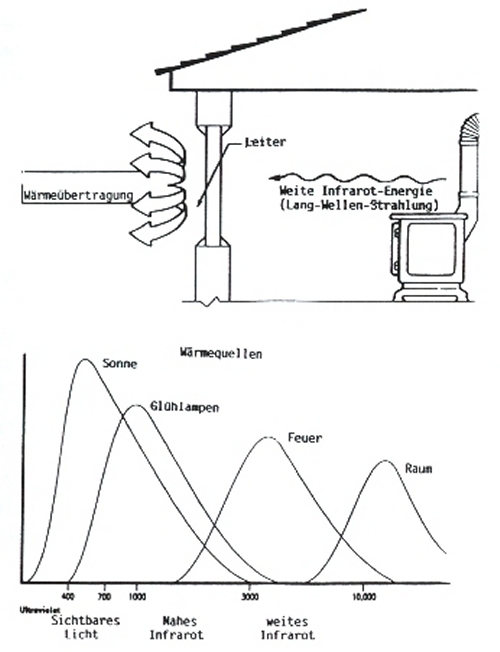

Die folgende Beschreibung und graphische Illustration wird uns helfen, das
Wort "Sonnenschutz" besser zu verstehen. |
 |
| Die Sonne kann alle möglichen Substanzen verdampfen lassen.
Ihre Oberfläche kühlt sich bis auf 10.000 Grad F. ab. Die Energie
ist so immens, dass, falls die Niagara-Fälle Benzin wären und mit
5 Milliarden Gallonen pro Stunde abgepumpt würden, bräuchten wir
200 Millionen Jahre um es zu verbrennen. Soviel Energie legt die Sonne jede
Stunde frei.
Glücklicherweise erreicht uns Erdlinge nur 1/200 Millionstel dieser
Energie. Davon wird ungefähr 1/3 zurückgeworfen ins Weltall und
19 % von der Atmosphäre absorbiert. Dies bedeutet, dass nur 1/400
Millionstel der Sonnenenergie zur Erde kommt.

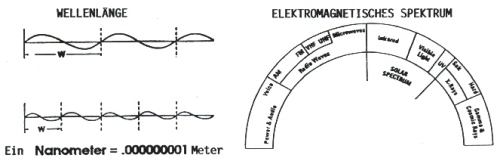

Sonnenstrahlung ist eine Form der elektromagnetischen Strahlung. Alle Arten
der Energie können als eine Wellenlänge ausgedrückt werden,
welches das Maß eines vollen Kreises hat, in dem sich die
elektromagnetische Kurve wiederholt. |
|
 |
Das elektromagnetische Spektrum wird
in Bänder durch Wellenlänge geteilt, wenn sie auf die Erde fallen,
das UV-Band, das sichtbare- und das Infrarot Band. |
Das UV-Band:
(100 - 400 nm) ist hauptsächlich dafür verantwortlich, dass Teppiche,
Gardinen, Textilien und Farbe ausbleichen. Das UV-Band ist der Teil, der
die Haut bräunt und einige medizinische Probleme durch
übermäßigen Lichteinfluß aufwirft (z.B. Hautkrebs).
Das macht 3 % des Sonnenspektrums aus.
Das sichtbare Band:
geht von 380-780 nm. Dies ist der einzige Teil des Solar Spektrums, der mit
den Augen gesehen werden kann. Beachten Sie bitte, dass die
Sonnenintensität im sichtbaren Bereich am stärksten ist, und dass
sie in der grünen Wellenlänge gipfelt - der meist gesehenen Farbe
der Erde. 44 % der Sonnenenergie ist sichtbare Energie.
Das nahe Infrarot
ist das Wärmeband. Wir sehen es nicht, aber wir spüren die Wärme.
53 % der Solar Energie ist das nahe Infrarot.
Das weite Infrarot
ist unterhalb des nahen Infrarot - im roten Bereich
|
Vergleichbare Solar -
Eigenschaften
Wir vergleichen die Solar Eigenschaften auf 1/8" Glas, mit einer mittleren
Sichtbarkeit (35 %) getönten und einer metallisierenden Folie. |
 |
Hier folgende Tabelle:
| Eigenschaften |
1/8" klares Glas |
35 % getönter Film
auf klarem Glas |
35 % metallisierter Film
auf klarem Glas |
| Solar Reflektion |
8 % |
7 % |
43 % |
| Solar Transmission |
87 % |
55 % |
22 % |
| Solar Absorption |
5 % |
38 % |
35 % |
| Gesamt |
100 % |
100 % |
100 % |
|
Ergebnis:
-
1. Weder
klares Glas noch getönter Film reflektiert viel Sonnenenergie, während
reflektierender Film (glänzend) beides, sichtbares Licht und Infrarot
Hitze reflektiert.
-
2.
Während klares Glas fast die gesamte Sonnenenergie
durchläßt, läßt getönter Film ein wenig im
ultravioletten Bereich, etwas im sichtbaren und fast alles im Infrarot Bereich
durch.
-
3. Glas absorbiert wenig
Sonnenenergie: reflektierender Film absorbiert fast alles im ultravioletten
und etwas im Infrarot Bereich. Getönter Film absorbiert fast alles im
ultravioletten, viel im sichtbaren und fast nichts im Infrarot Bereich.
|
Zusammenfassend:
Zur Energieeinsparung (verschieden zum sichtbaren Licht) muß ein
reflektierender Film angebracht werden.
Beachten Sie:
Reflektierende Folien bedeutet, sie müssen im Infrarot - Bereich
reflektierend sein.
Neue Metall-Legierungen erlauben die Herstellung von reflektierenden Produkten
mit weniger sichtbarer Lichtreflektion (weniger glänzend). |
|

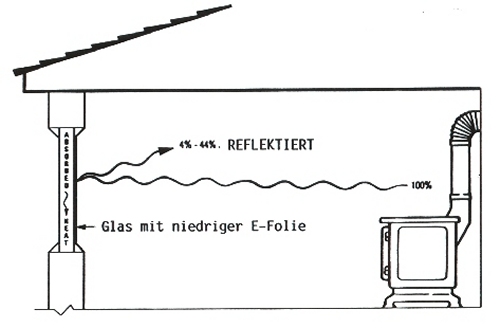

| Wie Folie durch Reduzierung des
Wärmeverlustes arbeitet |
 |
EMISSIVITY
ist die Befähigung einer Oberfläche Wärme aufzusaugen und
sie zu reflektieren. Je niedriger der E-Wert, desto weniger Raumwärme
wird absorbiert - dadurch wird mehr Wärme in den Raum reflektiert.
|
 |
|
FOLIEN -
KLEBER
Es gibt zwei Grundtypen von Klebern, die normalerweise verwendet werden,
um Folien auf die Fenster zu bringen. Silikon-Haftkleber (PST) arbeitet schon
durch einfaches Andrücken auf Glas, da sie von Natur aus schon relativ
weich und klebrig sind. Wasser aktivierte Arten sind hart und nicht klebrig.
Sobald sie mit Wasser aktiviert sind, werden sie chemisch mit dem Glas verbunden. |
|
FRAGEN &
ANTWORTEN
|
| Was für eine Lebensdauer
haben Folien?
Die effektive Lebensdauer eines Films ist unterschiedlich und hängt
vom Folientyp, Glastyp, der Fensterbeschaffenheit, dem Bereich der Fenster
und in welchem Teil der Erde das Gebäude steht, ab. Es gibt nachgewiesene
Fälle, in denen die Folie zwischen 12 und 22 Jahre gehalten hat. Dies
sollte man jedoch nicht als normale Lebensdauer annehmen.
Alle Qualitätsfolien für den privaten wie auch für den
Geschäftsbereich haben vom Hersteller aus eine Garantie von mindestens
5 Jahren. (Einige Produkte überschreiten diese Deckung).
Wie reinige ich am besten meine Fenster, nachdem
der Film aufgebracht worden ist?
Fenster, die mit Folien beschichtet wurden, sind einfach und ohne Schäden
an der Folie zu reinigen, wenn man ein paar Grundregeln befolgt:
-
Benutzen Sie ein weiches, sauberes Tuch, Papierhandtuch oder einen sauberen
Synthetischen Schwamm.
-
Benutzen Sie ein weiches Tuch oder einen Gummiwischer zum Trocknen der Fenster.
-
Benutzen Sie normales Fensterreinigungsmittel, welches kein Scheuerpulver
enthält.
Durch die kratzbeständige Oberflächenqualität der Folien ist
es im Grunde genommen nicht notwendig, dass man besondere Vorkehrungen für
die Reinigung der Fenster trifft.
Wird durch die Sonnenschutzfolie ein Ausbleichen
von Stoffen verhindert?
Es gibt 6 Faktoren, die das Ausbleichen von Stoffen begünstigen:
1. Ultraviolettes Licht
2. Sichtbares Licht
3. Wärme und Luftfeuchtigkeit
4. Chemische Dämpfe (inkl. Ozon)
5. Alter des Stoffes
6. Färbeschnelligkeit
Klare Verglasungen (1/8" bis 1/4") weisen 23 - 28 % des ultravioletten Lichts
von der Sonne zurück.
Bei Isolierverglasung ist es etwas besser 36 - 41 %.
Folien, die auf Glas gebracht werden strahlen 95 - 99 % des Sonnenlichts
zurück.
Verschiede Arten von klarem Glas und Fenstersystemen stahlen 13 - 29 % der
Sonnenwärme zurück.
Mit der Anbringung der Folie kann eine 80 %ige Zurückweisung der
Sonnenstrahlen erreicht werden.
Keine Folie kann ein Ausbleichen ganz ausschließen. Man kann damit
jedoch einen maximalen Schutz gegen Verbleichung durch ultraviolettes Licht
und Sonnenwärme erzielen.
Was begünstigt Verbleichung?
"Eine Faustregel" |
 |
Verschiedene Einflüsse können sein:
künstliches Licht, Luftfeuchtigkeit und schlechte Materialeinfärbung. |
|
|
| Ruinieren Folien meine
Zimmerpflanzen?
Es ist in den meisten Fällen so, dass wenn, Zimmerpflanzen im ausreichenden
Licht stehen, eine Folienbeschichtung am Fenster den Pflanzen keinen Schaden
zufügen. Erneutes Wachstum und Blühen kann sich verzögern
und für ein paar Tage kann die Pflanze unter einer sogenannten
Schockeinwirkung stehen, bis sie sich den veränderten
Lichtverhältnissen angepaßt hat. Während eine besondere Blume
am Ende eines sonnigen Tages verblüht, gedeiht sie besser bei einer
Folienbeschichtung. Obwohl es einige deutliche Richtlinien gibt, was für
eine Wirkung, falls überhaupt, Folien auf Pflanzen ausüben (z.B.
dunkle Grünpflanzen brauchen weniger Licht als hellere), kann man z.B.
vor der Verlegung der Folie einen Test durchführen; stellen Sie die
Pflanze lediglich für ein paar Tage in einen Bereich mit weniger
Sonnenlicht. Außerdem können Ihnen Baumschulen und Gärtnereien
Sagen, ob eine Pflanze mehr oder weniger Licht benötigt. |
|
|
